ESP-12E Development Board
เพื่อเพิ่มความสามารถในการใช้โมดูล ESP-12E สำหรับการสร้างต้นแบบอย่างรวดเร็วอาจมีการเพิ่มการควบคุมพลังงานและการเชื่อมต่อ USB นี่คือสิ่งผู้ค้ารายใหญ่อื่น ๆ ในสหรัฐฯมีส่วนร่วมใน ecosystem ของ ESP8266 ในกรณีของ acrobotic ได้พัฒนาบอร์ดที่ประกอบด้วย (passive components และ discrete ICs) ของ Silicon Labs CP2102 USB ไปยัง Serial Adapter UART, NCP1117 3.3VDC Voltage Regulator, ช่องเสียบ micro-USB และช่องต่อ (ตัวผู้) ส่วนหัวของ pin
Open-Source design of the NodeMCU Team ได้แบ่ง pin ออก ESP8266 (มีให้เลือกใช้ทั้งหมด) ไปใช้กับส่วนหัวที่เป็นลักษณะรูได้ง่าย บอร์ดยังประกอบด้วยสัญญาณ GND, Vin, 3.3VDC เพิ่มเติมเพื่อให้สามารถเข้าถึงได้ง่ายในระหว่างการพัฒนา บอร์ดพัฒนาบอร์ดนี้สำหรับ ESP5266 SoC ภายในโมดูล ESP-12E เป็น out-of-the-box พร้อมสำหรับการที่จะเชื่อมต่อกับคอมพิวเตอร์เพื่อติดตั้งไดรเวอร์ USB และเริ่มเขียนโปรแกรมที่เชื่อมต่อกับเครือข่าย Wi-Fi
Technical Specifications
| Property | Description |
|---|---|
| Voltage | 3.3 V (3.0 - 3.6 V tolerated) |
| Current | 10 uA - 500 mA (64 mA average) |
| Processor | Tensilica L106 32 bit |
| Processor Clock | 80-160MHz |
| RAM | 32K + 80K |
| Storage | Flash memory, 16MB max (512 K - 4 MB often provided) |
| GPIOs | 17 (multiplexed with other functions) |
| ADC | 1 (10 bit) |
| WiFi | 802.11 support b/g/n/d/e/i/k/r |
| TCP Connections | Max: 5 concurrent |
Features
- สนับสนุน STA/AP/STA+AP 3 โหมดการทำงาน
- โปรโตคอล TCP/IP ในตัว รองรับการเชื่อมต่อ TCP Client หลายช่อง (สูงสุด 5)
- 0 ~ D8, SD1 ~ SD3: ใช้สำหรับ GPIO, PWM, IIC, ect
- ความสามารถในการขับเคลื่อนสามารถมาถึงที่ 15mA
- AD0: ADC แบบทางเดียว
- กำลังไฟเข้า 4.5V ~ 9V (10VMAX) สนับสนุน USB powered และ USB debug
- กำลังทำงาน ≈ 70mA (200mA MAX, ดำเนินการต่อเนื่อง), สแตนด์บาย < 200uA
- อัตราการส่งข้อมูล 110 - 460800 bps
- สนับสนุนอินเทอร์เฟซการสื่อสารข้อมูล UART / GPIO
- สนับสนุนการอัพเดตเฟิร์มแวร์จากระยะไกล (OTA)
- สนับสนุน Smart Link
- อุณหภูมิในการทำงาน: -40 ℃ ~ + 125 ℃
- โหมดขับเคลื่อน: ขับเคลื่อน double large-power H bridge
- น้ำหนัก 7 กรัม

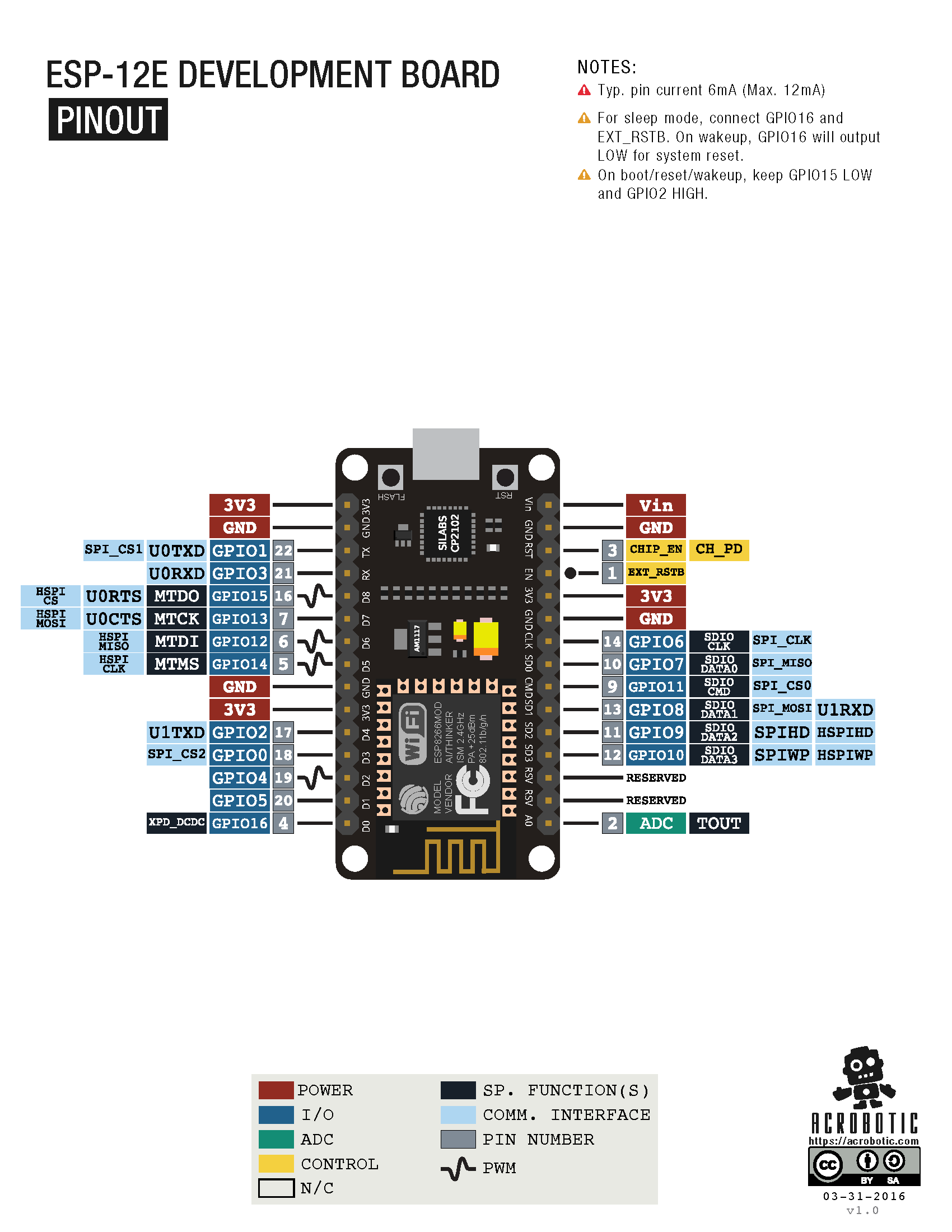

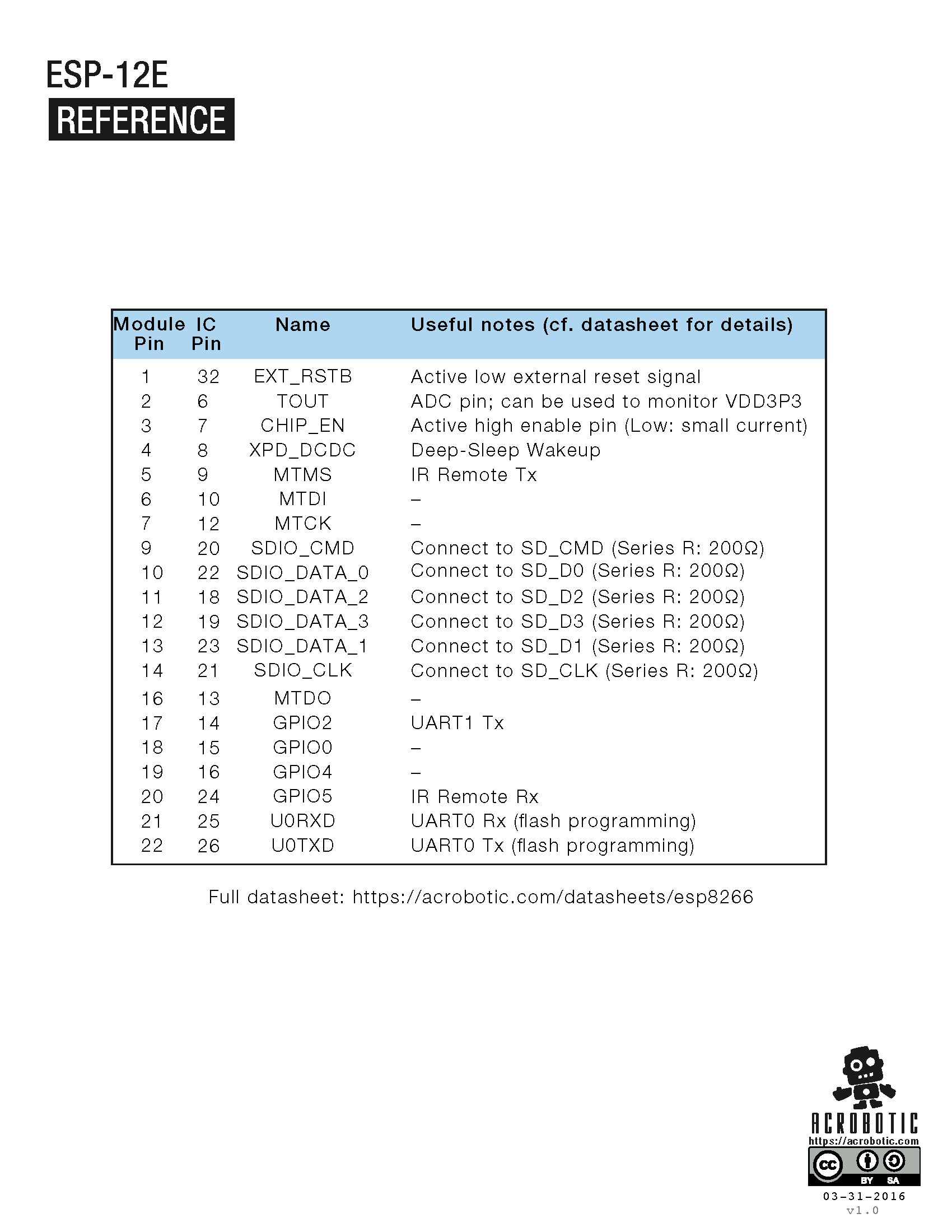

Pinout

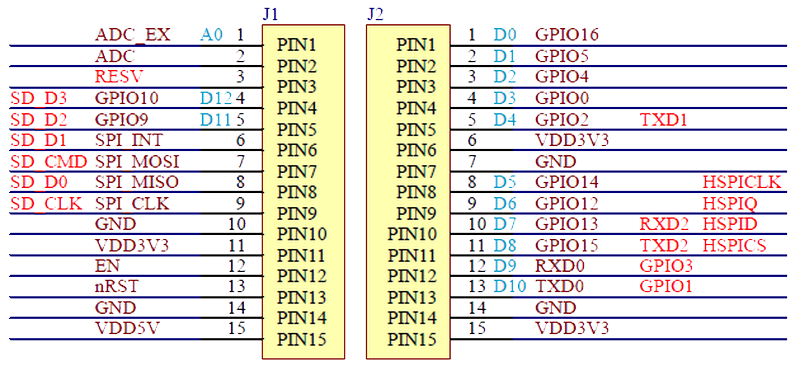

Schematics
